CMOS制作步骤（五）：侧墙的形成

版图
0 字 / 约 0 分钟
2011/8/6

两步搞定：CVD 淀积二氧化硅 + 各向异性干法刻蚀，无需掩膜即可在多晶硅栅两侧“自动”留下隔离侧墙。

1. 目的 ​

  • 阻挡大剂量源漏注入过于靠近沟道
  • 防止沟道过短或源漏穿通
  • 为后续 LDD / S/D 注入 提供自对准隔离

2. 工艺流程（仅 2 步） ​

步骤工艺关键参数 / 说明
1. 淀积CVD 二氧化硅整片覆盖，厚度 ≈ 几十 ~ 百 nm
2. 反刻各向异性干法刻蚀离子溅射，垂直速率 >> 侧向速率；
多晶硅顶面一旦露出即刻停止；
侧壁残留 ≈ 侧墙宽度

无需光刻掩膜：利用刻蚀的各向异性与多晶硅自身高度差，形成自对准侧墙。

3. 结果示意 ​

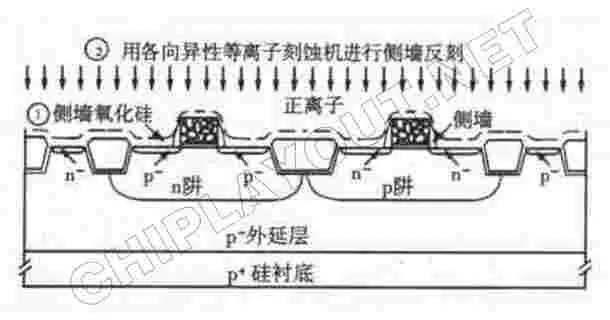

CMOS 侧墙形成示意
