利用Cadence virtuoso layout edit制做pcell

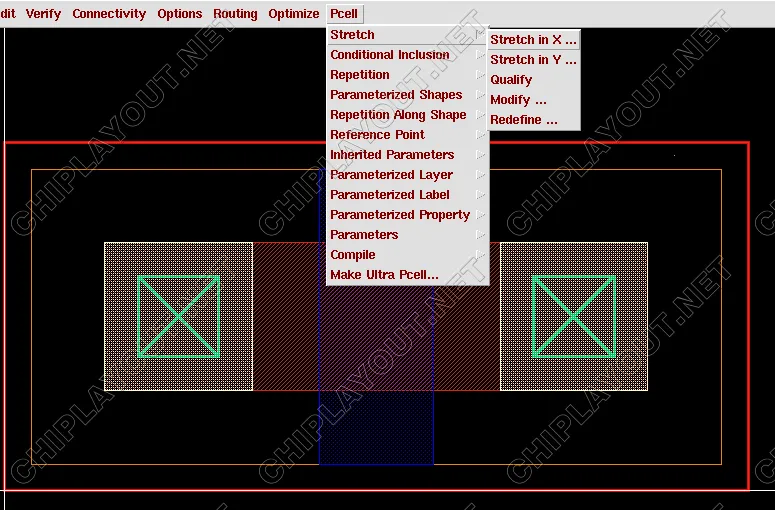

基本的mos管的pcell建立在新建的cellview中进行以下操作 Tools-pcell 先layout出一个最简单的MOS 管定义channal 长度和宽度L，W：

[ 利用Cadence-virtuoso-layout-edit制做pcellpng001 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng001.webp324

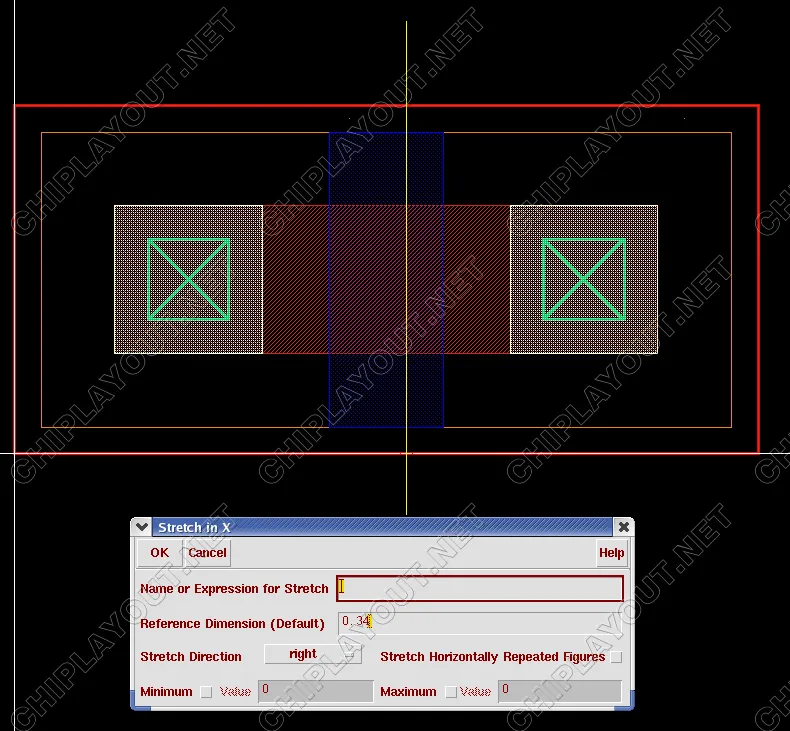

点击stretch命令进行横向和纵向拉伸 Stretch in X ：将出现的控制线，跨过你所需要拉伸的所有layer，然后按enter出现下图所示的图框

[ 利用Cadence-virtuoso-layout-edit制做pcellpng002 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng002.webp578

Name or Expression for stretch：自己取个名字，比如L代表了channal channel Reference Dimension （Default）：L的尺寸，默认为控制线所经过的最小layer宽度

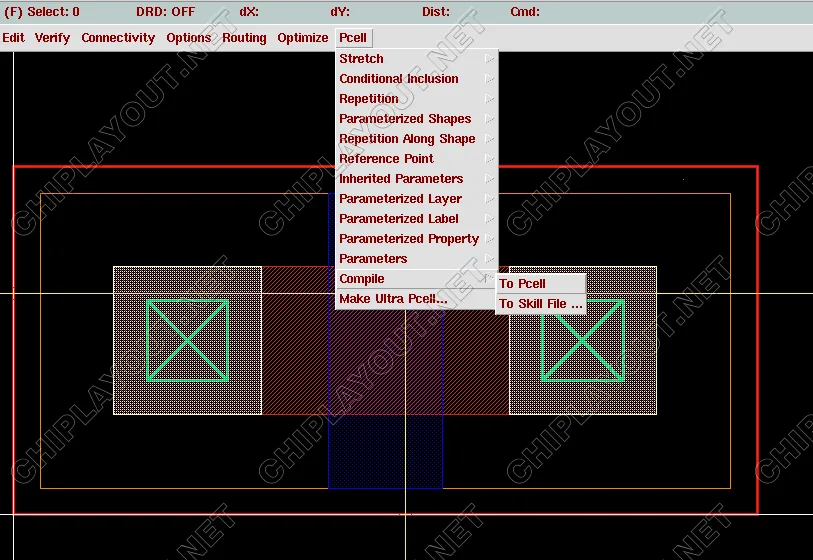

其他的几个选项可以调整layer 拉伸的方向和最小最大值 W用stretch in Y定义然后看看成果点击compile –to pcell，进行编辑

[ 利用Cadence-virtuoso-layout-edit制做pcellpng003 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng003.webp951

[ 利用Cadence-virtuoso-layout-edit制做pcellpng004 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng004.webp1118

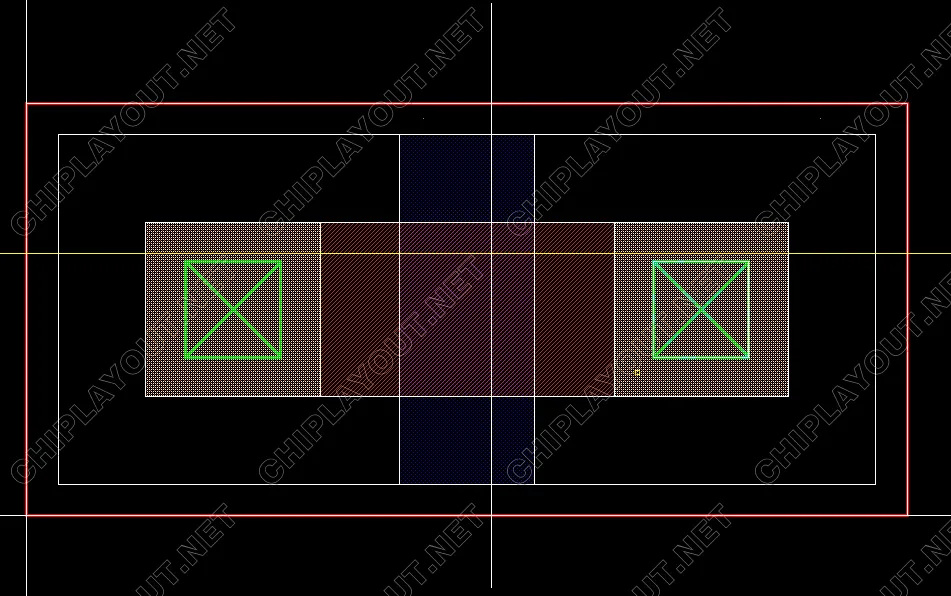

点击OK，并且保存。可以看到现在调用出来的MOS 已经是一个可以编辑W，L的器件了。但是我们有的时候我们要用到多个finger并联，所以可以通过设置另外一个参数M来实现。因为M实际上就是一个finger复制M次，所以我们要用到repetition选项，如果这样直接使用这个操作，无法实现我们需要的结果，现在进行repetition的L是原始的L但是希望得到的是L改变后的复制，所以我们用到stretch-qualify 点击Qualify，此时控制线可选，点击控制L的线，并希望与其一起变化的layer，并双击或者enter确定
[ 利用Cadence-virtuoso-layout-edit制做pcellpng005 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng005.webp1561

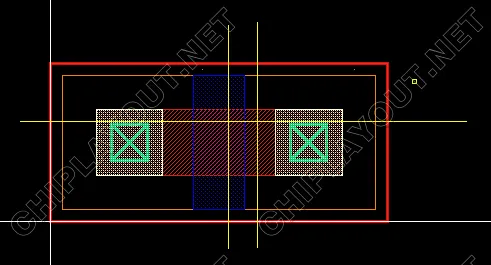

现在就可以进行repetition操作了。我们还需要定义一个X方向的辅助参数ods，

[ 利用Cadence-virtuoso-layout-edit制做pcellpng006 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng006.webp1779

选中需要repeatlayer，一般是poly，contact，metal， Repetition-repeat in X，

[ 利用Cadence-virtuoso-layout-edit制做pcellpng007 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng007.webp2016

Ok，然后进行compile-to pcell 同样的方法不用定义ods，然后其他定义和上相同，调用两个pcell可以看出两者的不同

[ 利用Cadence-virtuoso-layout-edit制做pcellpng008 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng008.webp2257

横向的repeat后，要进行纵向的repeat 一般选择contact repeat。选种需要repeat的layer，然后repeatition-repeat in X and Y

[ 利用Cadence-virtuoso-layout-edit制做pcellpng009 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng009.webp2526

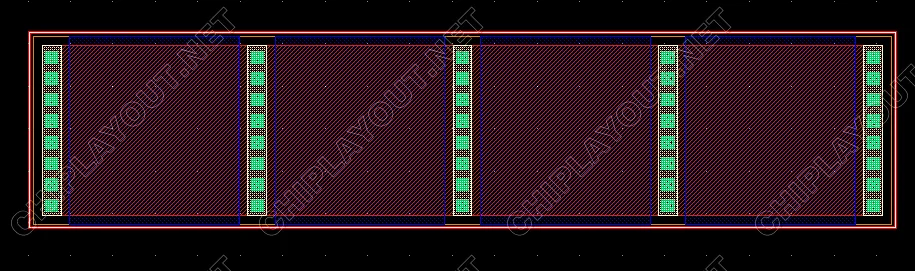

上面的参数要根据自己的工艺进行定义

[ 利用Cadence-virtuoso-layout-edit制做pcellpng010 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng010.webp2716

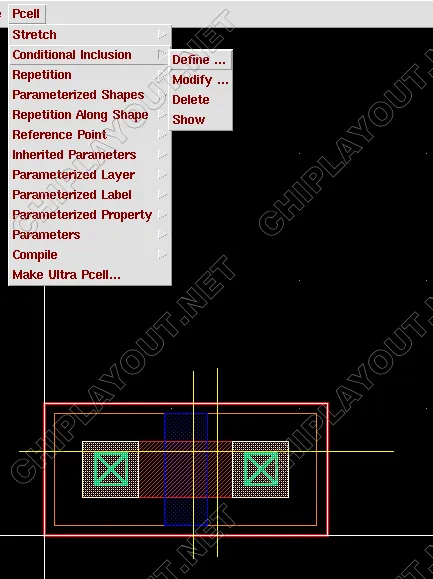

这就是一个简单的MOS 的pcell建立方法。下面的定义我们可以用于一个pcell 可以做多个调用，比如我们要用到pmos和nmos，他们两个之间只有一层layer不同，我们可以选择这层layer，来实现NMOS 或者是PMOS，同样我们的一个芯片中很可能要用到不同电压的器件，比如这个工艺所用的1.8 v和3.3v的器件，3.3V比1.8V的多了一层layer，我们可以选择这个层次的有无来选择两种不同的器件，我们就以这个例子来定义。选择需要定义的层次，然后

[ 利用Cadence-virtuoso-layout-edit制做pcellpng011 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng011.webp3125

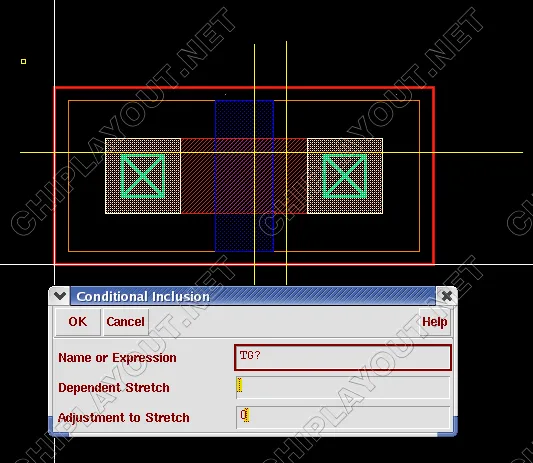

出现的图框中进行定义

[ 利用Cadence-virtuoso-layout-edit制做pcellpng012 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng012.webp3308

Ok Compile-to pcell并保存

[ 利用Cadence-virtuoso-layout-edit制做pcellpng013 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng013.webp3505

[ 利用Cadence-virtuoso-layout-edit制做pcellpng014 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng014.webp3673

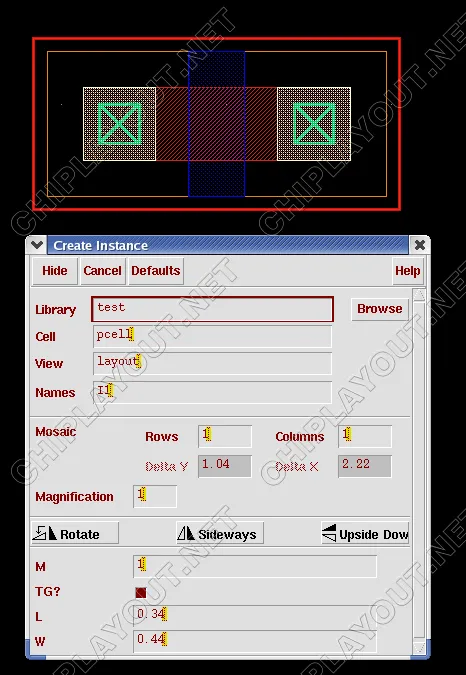

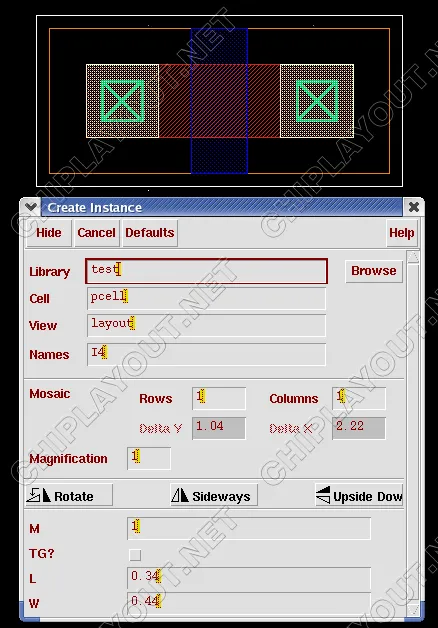

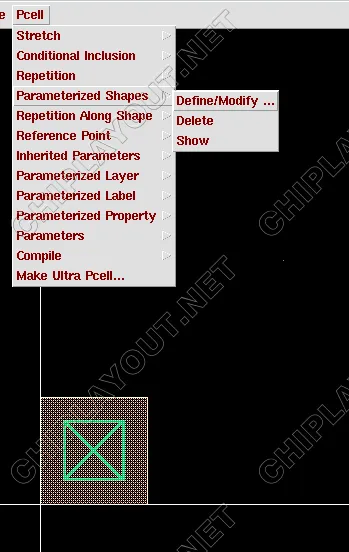

如上两图，可以通过TG？的选择，实现MOS从3.3V到1.8V的转换 Parameterized shapes的定义

[ 利用Cadence-virtuoso-layout-edit制做pcellpng015 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng015.webp3903

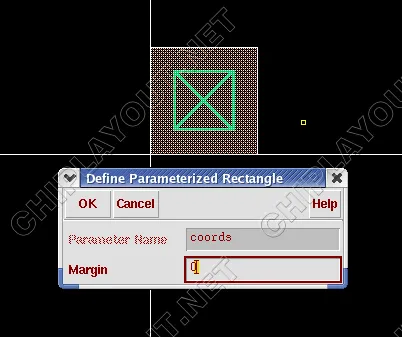

选中一层layer ，且只能选种一层layer 然后define：

[ 利用Cadence-virtuoso-layout-edit制做pcellpng016 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng016.webp4109

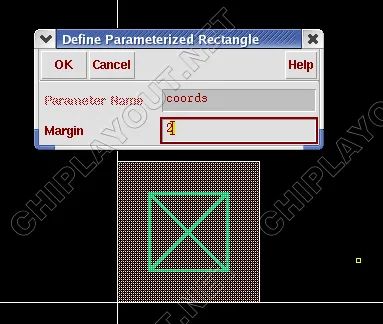

Margin代表说调用图中离左边缘的距离
[ 利用Cadence-virtuoso-layout-edit制做pcellpng017 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng017.webp4301

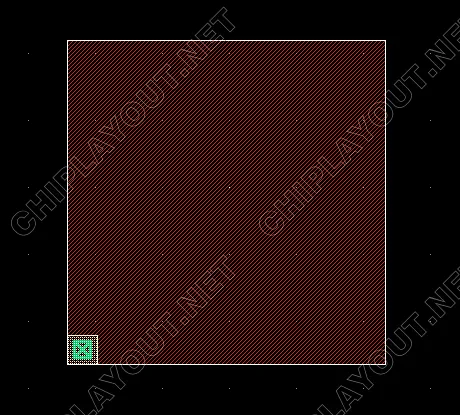

红色定义的layer，margin=0时

[ 利用Cadence-virtuoso-layout-edit制做pcellpng018 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng018.webp4494

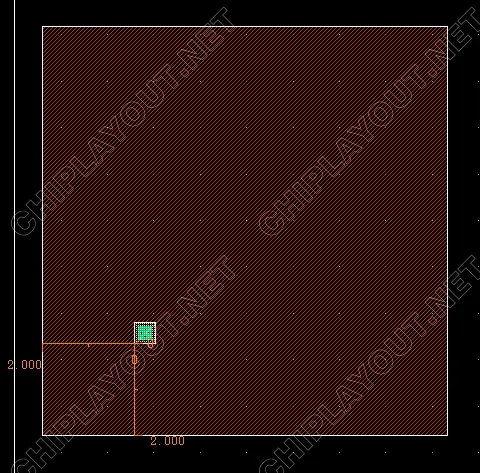

Margin=2时，

[ 利用Cadence-virtuoso-layout-edit制做pcellpng019 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng019.webp4677

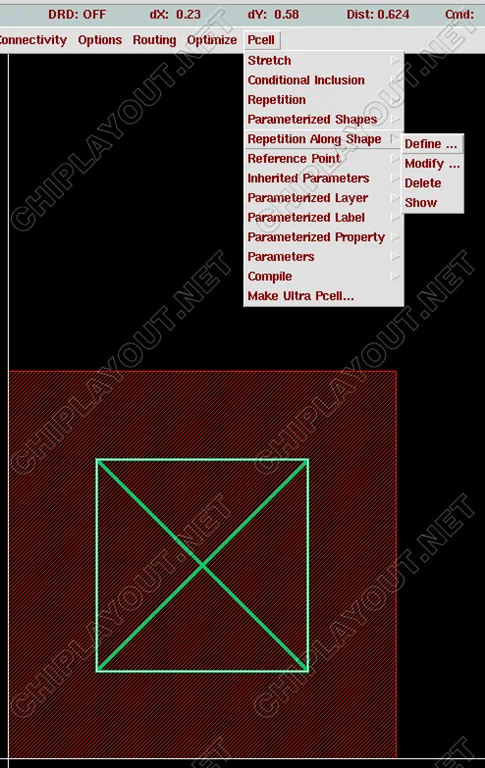

Repeat along shape：是在上个定义的基础上进行定义，选种另外一层layer

[ 利用Cadence-virtuoso-layout-edit制做pcellpng020 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng020.webp4895

Define

[ 利用Cadence-virtuoso-layout-edit制做pcellpng021 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng021.webp5074

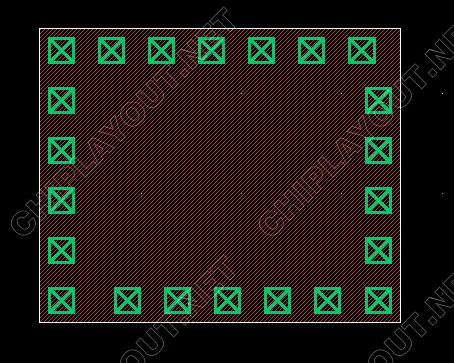

上图参数要选择合适的值

[ 利用Cadence-virtuoso-layout-edit制做pcellpng022 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng022.webp5258

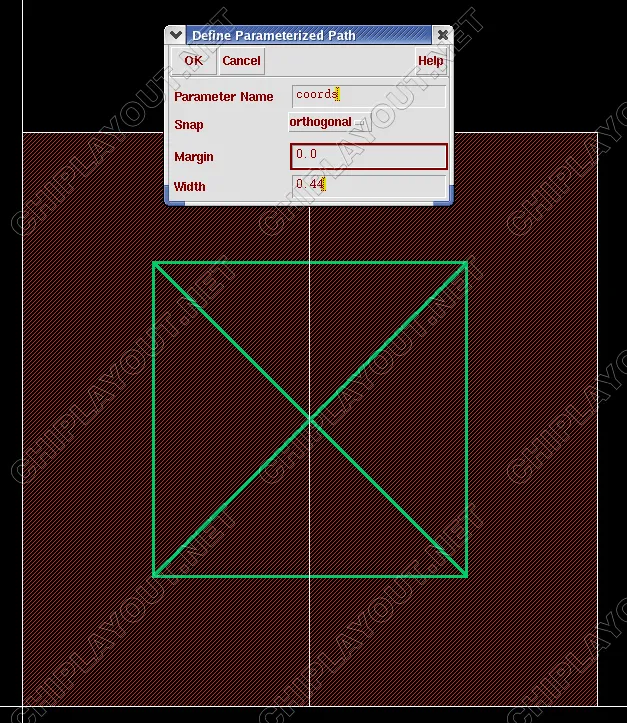

这个定义可以定义多层layer ，因此可以定义其他可以用到的层次比如via，metal，等等同时我们还可以用这两个选项进行path的设置如下图

[ 利用Cadence-virtuoso-layout-edit制做pcellpng023 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng023.webp5505

设置参数，然后和上述步骤相同

[ 利用Cadence-virtuoso-layout-edit制做pcellpng024 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng024.webp5692

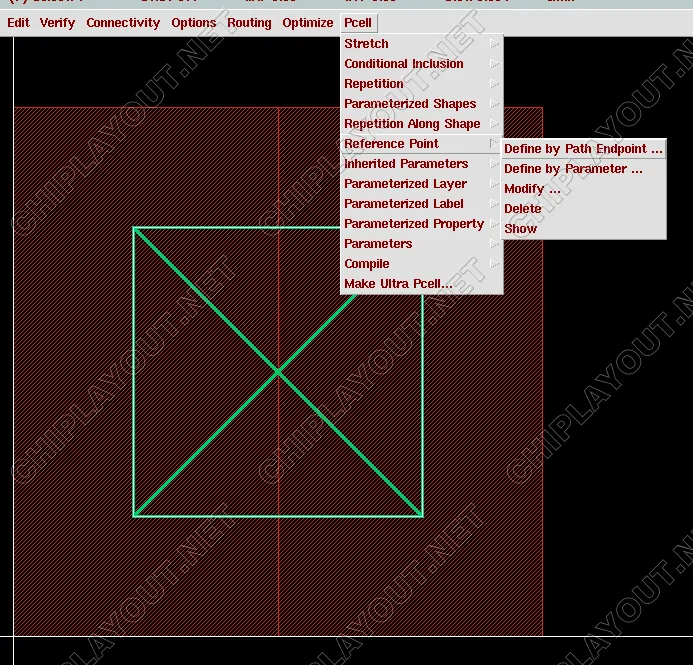

Reference point的定义 [ 利用Cadence-virtuoso-layout-edit制做pcellpng025 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng025.webp5881

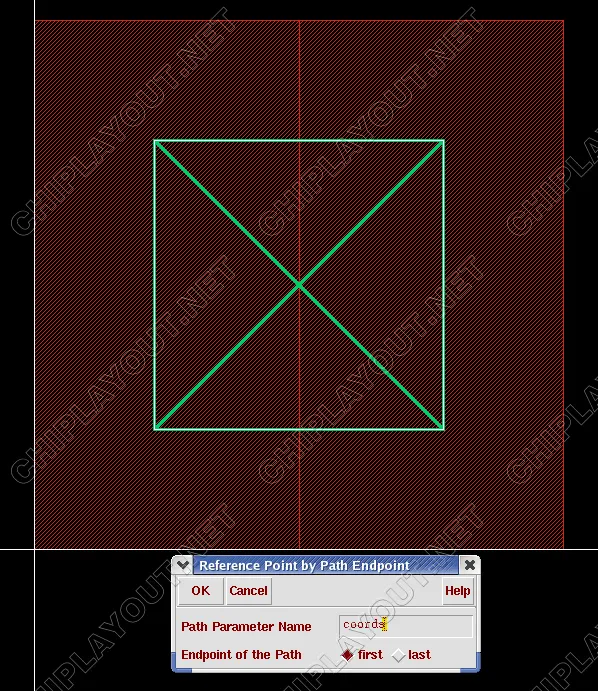

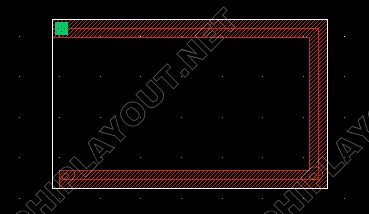

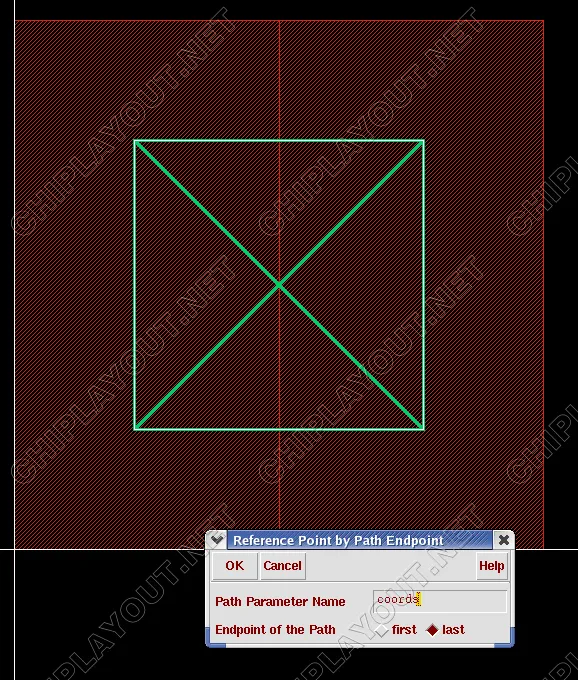

在前面Parameterized shapes的基础上进行下面的定义，选种layer 设置endpoint of the path ，选择cont需要定义的位置

[ 利用Cadence-virtuoso-layout-edit制做pcellpng026 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng026.webp6136

[ 利用Cadence-virtuoso-layout-edit制做pcellpng027 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng027.webp6304

[ 利用Cadence-virtuoso-layout-edit制做pcellpng028 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng028.webp6472

[ 利用Cadence-virtuoso-layout-edit制做pcellpng029 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng029.webp6640

同理，define by parameterized 和上面同样定义适用于不是矩形图形，

[ 利用Cadence-virtuoso-layout-edit制做pcellpng030 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng030.webp6857

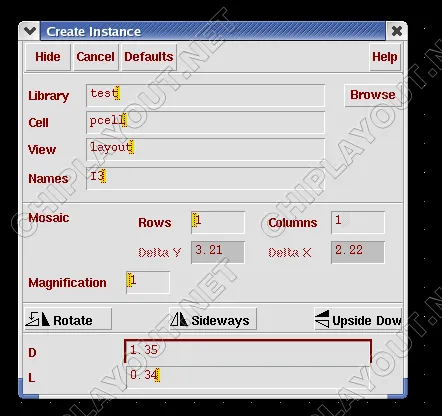

可以调节参数X来进行调节上述图形。 Inherieted paraneters

[ 利用Cadence-virtuoso-layout-edit制做pcellpng031 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng031.webp7071

这个设置主要用于多层次的设置，比如我要建立一个inv，我可以利用已经建立好PMOS，NMOS来实现这个功能，比如我要建立一个NMOS/PMOS，L和M相同，但是W不同的一个inv，如果只是象原来那样设置的话，我无法改变PMOS和NMOS的L，W，M，只能改边最上面设置的几个参数 [ 利用Cadence-virtuoso-layout-edit制做pcellpng032 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng032.webp7379

[ 利用Cadence-virtuoso-layout-edit制做pcellpng033 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng033.webp7547

选中PMOS然后定义 [ 利用Cadence-virtuoso-layout-edit制做pcellpng034 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng034.webp7724

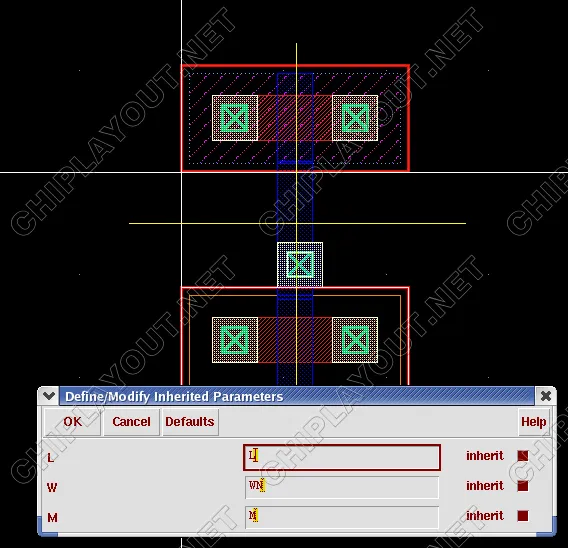

定义上述的各种参数 [ 利用Cadence-virtuoso-layout-edit制做pcellpng035 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng035.webp7904

NMOS 同样定义这个时候进行上层poly，M 的设置，

[ 利用Cadence-virtuoso-layout-edit制做pcellpng036 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng036.webp8105

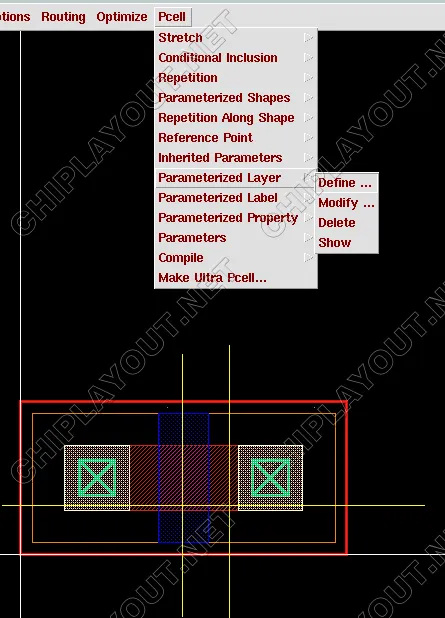

然后根据要求进行连线 Parameterized layers 这个命令可以选择一些layer进行随意变换，比如 选种一层TG

[ 利用Cadence-virtuoso-layout-edit制做pcellpng037 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng037.webp8363

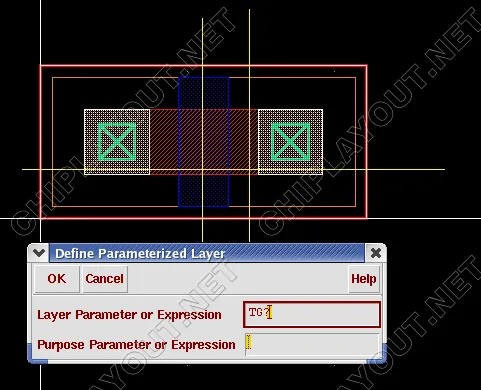

Define

[ 利用Cadence-virtuoso-layout-edit制做pcellpng038 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng038.webp8546

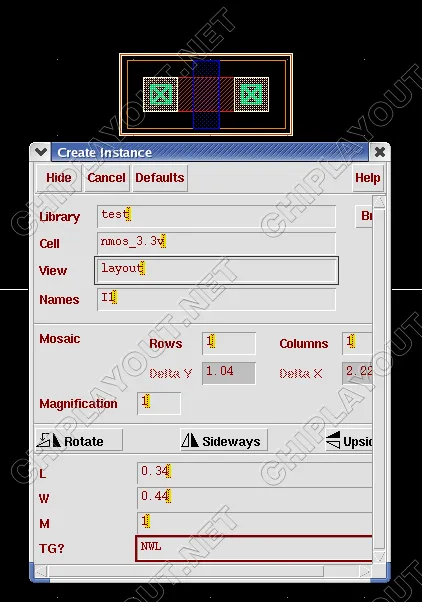

第二个选项可以不填，属于可选选项 Compile-to pcell ，调用

[ 利用Cadence-virtuoso-layout-edit制做pcellpng039 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng039.webp8766

在TG中填入任何一种layer，如nwl，图中的TG便NWL 所替代。

Parameterized label：

[ 利用Cadence-virtuoso-layout-edit制做pcellpng040 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng040.webp9006

如上图在设置了W，L的MIM电容后进行如下操作

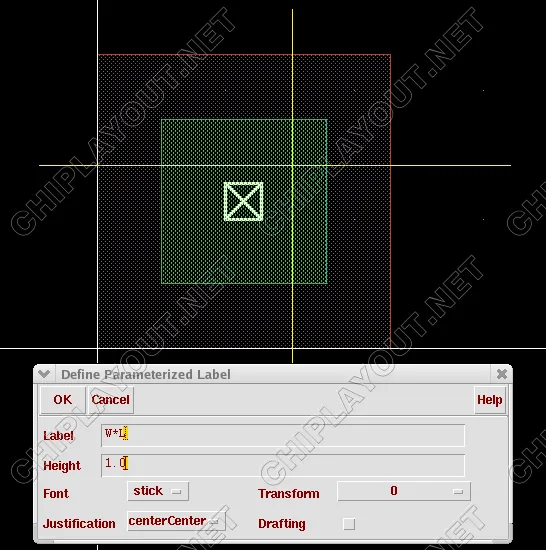

Define

[ 利用Cadence-virtuoso-layout-edit制做pcellpng041 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng041.webp9221

Lable中写入关系如需要计算或标示的关系式

[ 利用Cadence-virtuoso-layout-edit制做pcellpng042 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng042.webp9416

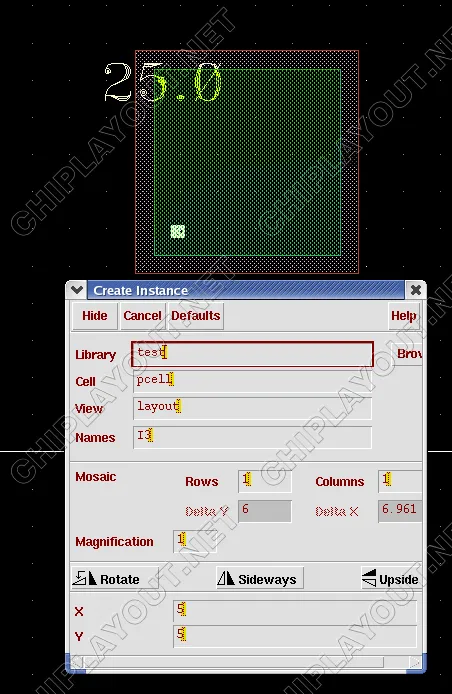

Compile-to pcell，可以看到调用的pcell可以直接将电容面积计算出来，如果将电容的单位容值加进去，也可以直接计算出电容值。

[ 利用Cadence-virtuoso-layout-edit制做pcellpng043 ](](/2011/07/Cadence-virtuoso-layout-editpcellpng043.webp9658
