ic layout设计中的几种功率管(power mos)版图

版图
0 字 / 约 0 分钟
2011/7/31

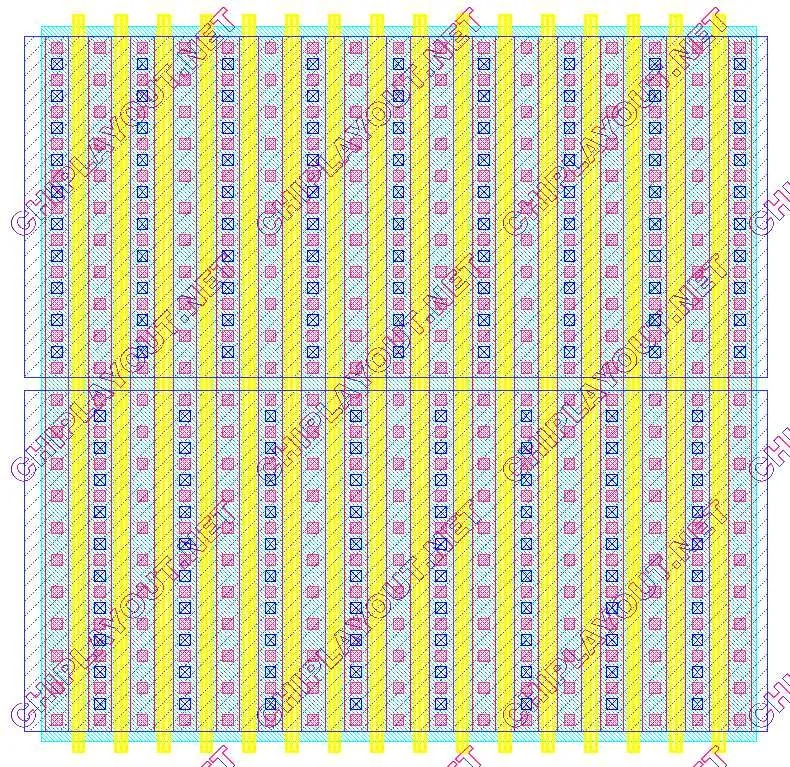

  1. 常规连线 优点：提供了源极和漏极间最大可能的金属连线数量，使连线宽度最大化 缺点：产生额外压使器件中的电流分布不均匀

[power_mos_1](](/2011/07/power_mos_1.webp260

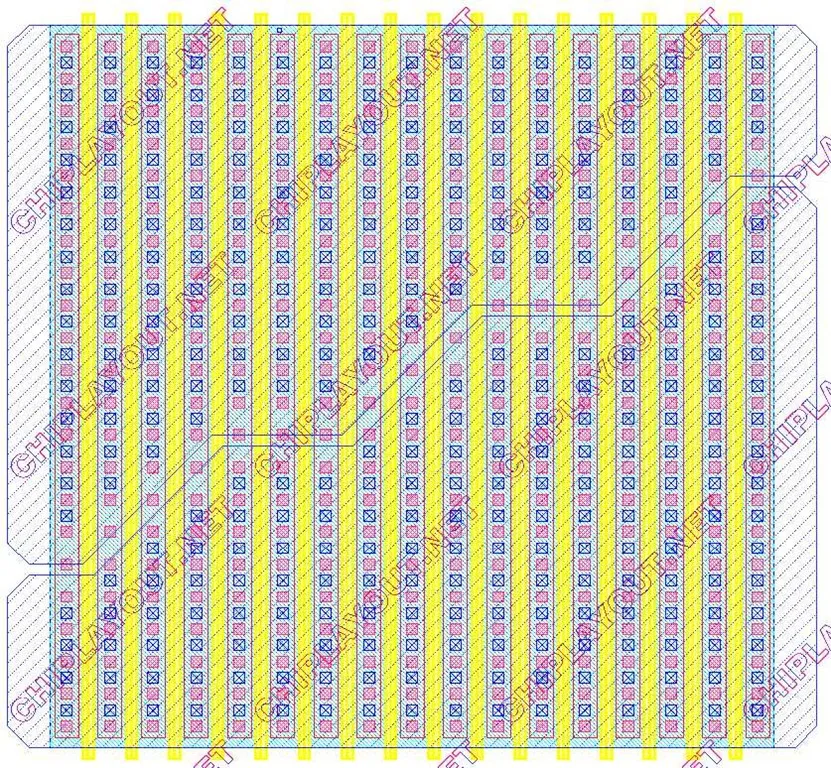

  1. 对角连线 优点：逐渐变细的总线可以减小偏置效应，使电流均匀分布于晶体管各叉指。

[power_mos_2](](/2011/07/power_mos_2.webp388

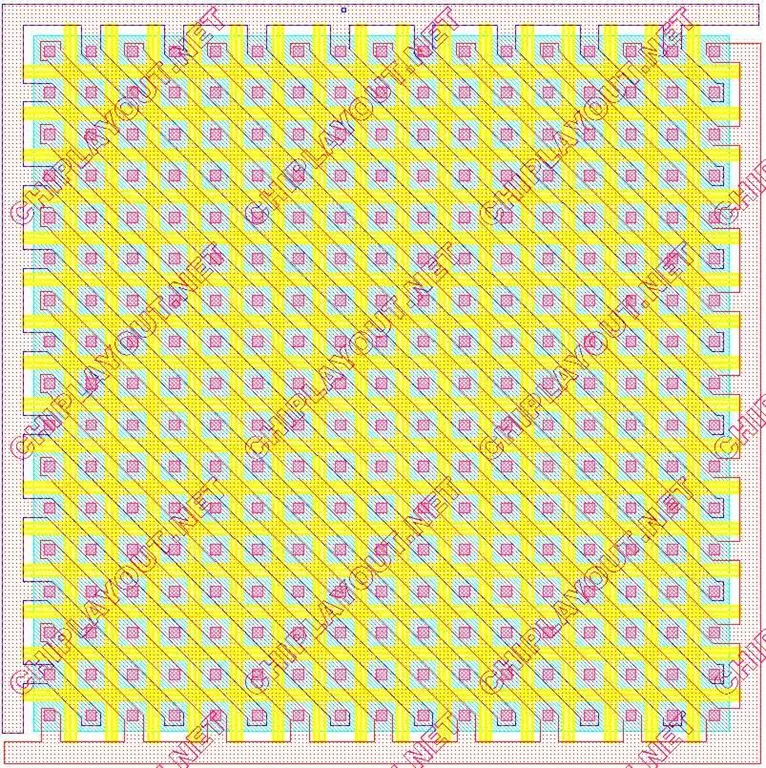

  1. 华夫饼式 优点：面积最省 缺点：a)没有考虑金属边线影响；b)沟道存在大量转弯；c)没有背栅接触。

[power_mos_3](](/2011/07/power_mos_3.webp523

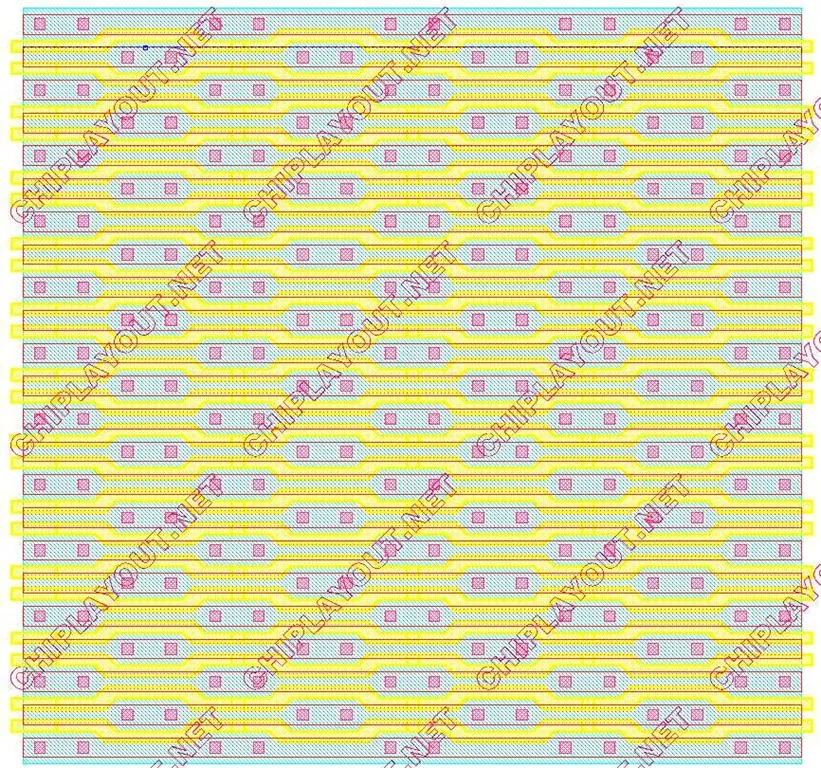

  1. 曲栅式 曲栅增加了栅极的宽度，使栅极捏死紧密，可以轻易地容纳分布式背栅接触孔，栅极135度弯曲不易发生局部雪崩击穿，源和漏接触孔对角放置增加源、漏限流作用，改善器件稳定性。

[power_mos_4](](/2011/07/power_mos_4.webp695
