场景：layout 金属改版后，需要直观查看「改了哪些 layer、动了多少处」。
工具：Mentor Calibre 自带的 compare_gds + RVE。

1. 准备环境 ​

  • 确保 Calibre 已正确安装并在 $PATH 中。
  • 在 Terminal 中新建并进入 diff 目录，防止结果文件散落各处。
sh
mkdir diff && cd diff

2. 一键比对 GDS ​

sh
compare_gds \
  /data/project1.gds   topcellname \
  /data/project2.gds   topcellname \
  DIFF.RESULT
  • 第 1/3 个参数：改版前的 GDS 及其 topcell。
  • 第 2/4 个参数：改版后的 GDS 及其 topcell。
  • 最后一个参数：任意给定的结果文件名前缀，会自动生成 .db 等附属文件。

3. 启动 RVE 查看差异 ​

sh
calibre -gui
  1. 工具栏点击 RVE。

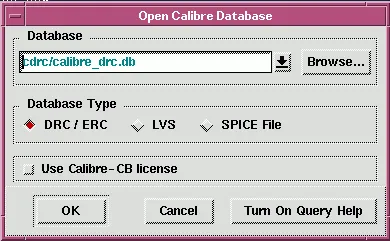

  2. Open Calibre DataBase 窗口：
    • Database Type 务必先选 DRC/ERC（否则可能找不到文件）。
    • Browse… → 选中刚才生成的 DIFF.RESULT.db → OK。
  3. 出现与 DRC 结果一致的图形界面：
    • 列表中直接显示改动过的 layer 及差异数量。
    • 点击条目可高亮对应图形区域。

calibre_rve

4. 更高效的交互方式 ​

如果你已经在 Virtuoso Layout Editor 中打开了最新 layout：

  • 菜单 Calibre > RVE
  • 直接加载 DIFF.RESULT.db
  • 在差异列表中 双击数字，layout 视图会立刻跳转到改动位置，节省来回切换时间。

5. 小结 ​

步骤命令/操作关键提示
环境mkdir diff && cd diff防止文件散落
比对compare_gds … DIFF.RESULTtopcell 名称必须一致
查看calibre -gui → RVE先选 DRC/ERC 类型
交互Virtuoso → Calibre > RVE双击结果直达改动坐标

一条命令 + 一个 GUI，改版差异一目了然，Tape-out 前必备技能 Get ✔
